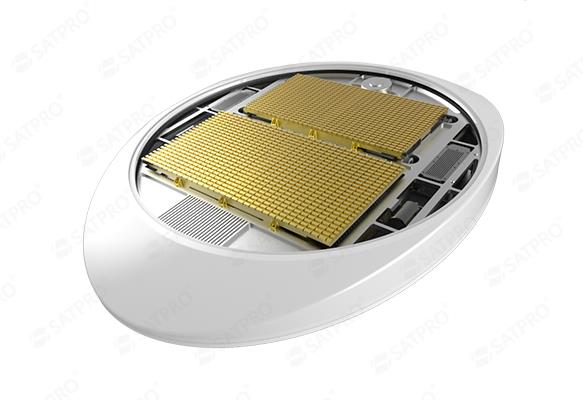

PA450—Ku波段一维相位扫描相控阵天线


PA450—Ku波段一维相位扫描相控阵天线
资料下载 联系我们 ※ 地址:西安市经开区草滩十路中国电子产业园五号楼6层
邮编:710018 电话:+86-29-88868880 传真:+86-29-89348169

简介

PA450是一款由星展测控研发的一维相扫相控阵天线,该天线口径等效0.45米,可搭载3~40WBUC,具有体积小、重量轻、轮廓低,灵活、优化地使用波束,减少干扰和被干扰的机会,提高了频率的利用率,改善了系统性能。可应用于车载和机载移动通信领域。


特点

1)采用一维相扫一维机械扫收发分开混合机电相控阵;

2)采用双极化波导阵列天线,实现了高效率、低剖面;

3)采用模块化器件、L波段变极化和波束扫描;

4)系统集成了温控系统。


应用车载和机载移动通信领域
参数

型号

PA450

稳定类型

全空方位轴稳定跟踪、齿轮转动

外形尺寸(L×W×H)

1200mm×900mm×120mm

重量

37kg

工作频率


RX:12.25~12.75GHz

TX:14.00~14.50GHz

天线类型

机电混合相控阵天线

增益

RX:33.6dBi@90°EA,30.1dBi@30°EL

RX:34.7dBi@90°EA,31.2dBi@30°EL

G/T

8.0~11.5dB/K(不含天线罩)

发射EIRP

47~50.5dBW(功放功率 48W)

交叉极化隔离度

≥25dB

极化方式

线极化

跟踪精度

0.2°RMS

天线方位转动

360°连续旋转

方位角速度

100°/s

初始开通时间

静态:≤120s

动态:≤180s

失锁再捕获时间

目标丢失30s内,再捕获时间≤3s

跟踪方式

全空间与扫描定位跟踪

电源输入

AC220V 50Hz

额定功耗 180W(不含BUC)

工作环境温度

-40℃~65℃
