GA400—Ku波段通航直升机卫星通信系统


GA400—Ku波段通航直升机卫星通信系统
资料下载 联系我们 ※ 地址:西安市经开区草滩十路中国电子产业园五号楼6层
邮编:710018 电话:+86-29-88868880 传真:+86-29-89348169

简介

旋翼机具有快速、低空、机动灵活和不受地理条件限制等特点,在航空护林、物资运送、应急抢险救灾、搜索救援、重大事件安保等领域发挥着重要作用。基于通信卫星的设计特点并结合传统宽波束卫星的资源互补优势,针对旋翼机各应用场景推出“带宽速率高、覆盖范围广、服务质量优”的通航机载卫星宽带通信服务。该服务通过安装在飞机上的天线终端实现与地面卫星地球站和地面通信网连通,有效地保障飞机在作业期间的安全生产并提高了作业效率。


特点

1)控制器、卫星路由器、功放高度集成;

2)内置INS;

3)模块化设计;

4)简化系统结构;

5)易操作;

6)远程数据监控。


应用

本系统在欧直EC130B4/EC135P2/P2+/EC130T2、空客AS350B3/H125(小松鼠)、贝尔Bell407等飞机上均有装机应用,满足旋翼机在空中游览、应急救援、警务巡逻等多种场景下的应用需求。


VSAT天线技术指标

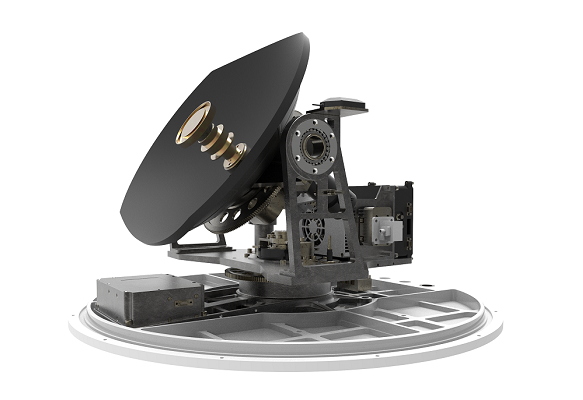

GA400是一款大中型旋翼机(有人&无人)通航飞机设计的Ku波段宽频卫星通信系统,采用高度一体化的设计,将高效率半抛物面、馈电网络、低噪放、伺服控制模块、GPS/北斗定位模块、智能跟踪结构集成到同一个天线设备中,该系统有效的解决了旋翼遮挡问题,让旋翼机具备在高空中通过卫星进行视频实时回传、IP通话及宽带上网等功能。

型号

GA400

包络尺寸

(直径*高度)

≤Φ530mm×390mm

天线重量

≤12.5kg(含BUC,不含天线罩、适配板)

工作频率

RX:10.70~12.75GHz     TX:13.75~14.50GHz

天线类型

抛物面天线

G/T值

10.1dB/K(@典型频率,20度仰角,常温27℃,LNB噪声系数参考上值,不含罩)

EIRP

46.5dBW(40W功放功率参考上值,不含天线罩)

天线面增益(Rx)

31.0dB@12.5GHz(LNB口)

天线面增益(Tx)

32.3dB@14.25GHz(发射极化口)

极化隔离度

≥30dB

额定功耗

100W(不含 BUC)

方位运转范围

360°连续旋转

俯仰运转范围

-8°~90°

方位俯仰极化速度

>60°/s

方位俯仰极化加速度

>100°/s2

跟踪精度

0.2°(R.M.S)

系统电源输入

DC 18~32V

工作环境温度

-40℃ ~ +75℃

高度(海拔)

16800m(55000Feet)


MODMAN机载卫星通信控制终端

机载卫星通信控制终端MODMAN作为卫星通信链路重要的组成部分,将调制解调器(Modem)、控制单元(ACU)、视频编解码器等高度集成。该终端具有信号处理、系统控制、视频语音输出等功能。

MODMAN技术指标(舱内单元)

项目

参数描述

外形尺寸

416mm(L)×220mm(W)×110mm(H)

重量

≤6.5kg

输入电压

DC18~32V

功率

60W

工作环境温度

-20℃~60℃

1)MODEM技术指标

项目

参数描述

中频接口

频率范围:950~2150MHz,步进100KHz

发送信号电平范围:-35~-5dBm,1dBm步进

带内杂输出:≤-50dBc

接收信号电平范围:-65~-25dBm(500MHz宽带)

调制方式

QPSK

信息速率

64kbps~4096kbps,64kbps步进

扩频比

2倍扩频、4倍扩频(小扩频模式)

成形系数

0.35、 0.25、 0.2

误码门限

Eb/n0=2.7dB,Pe≤1×10-6

信道编码

LDPC码

2)编码器技术指标

项目 参数描述
视音频 视频输入 2路视频输入(支持HDMI&SDI,同时选择一路输入)
视频编码 H.265,H.264SVC、H.264双通道压缩编码方式
分辨率 1080P、720P、D1
帧率 3~60帧/s(默认15帧/s)
音频接口 1路2合1(3.5mm耳麦)音频输入/输出
音频编码 G.711音频压缩、带纠错和加强功能
网络  4G
支持电信/移动/联通4G 全网通网络接入网络制式
有线 支持网络速率;80kbps~8Mbps
存储 TF卡 最大支持64G;连续存储,自动分段,按时间录像
接口 SIM卡 1个弹出式UIM(SIM)卡座
传输速度 支持60kbps~10Mbps可调,默认256kbps
